Типовые примеры использования котлов

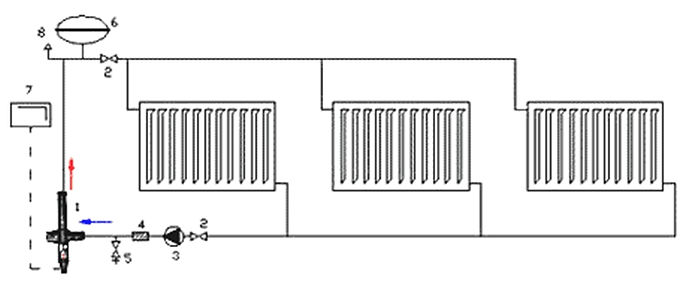

Схема подключения электрокотла "ГАЛАН" к стандартной системе (двух трубная с верхним розливом)
-
Электрокотел ГАЛАН
-
Шаровый вентиль
-
Насос циркуляции
-
Фильтр
-
Спускной вентиль
-
Расширительный бак
-
Автоматика
-
Воздухосбросник, подрывной клапан, манометр
Схема параллельного подключения электрокотла "ГАЛАН"
-
Электрокотел ГАЛАН
-
Шаровый вентиль
-
Насос циркуляции
-
Фильтр
-
Спускной вентиль
-
Расширительный бак
-
Автоматика
-
Воздухосбросник, подрывной клапан, манометр
-
Иной источник тепла (газовый, масляный или котёл на твёрдом топливе)
Внимание! Площадь тёплого пола не должна превышать 30% всей отапливаемой площади.
Схема подключения электрокотла "ГАЛАН" к радиатору + подогрев пола
-
Электрокотел ГАЛАН
-
Шаровый вентиль
-
Насос циркуляции
-
Фильтр
-
Спускной вентиль
-
Расширительный бак
-
Автоматика
-
Воздухосбросник, подрывной клапан, манометр
-
Иной источник тепла (газовый, масляный или котёл на твёрдом топливе)
-
Трёхходовой клапан
-
Контур отопления пола
-
Автоматика отопления пола
Схема подключения электрокотла "ГАЛАН" к обогреву пола
-
Электрокотел ГАЛАН
-
Шаровый вентиль
-
Насос циркуляции
-
Фильтр
-
Спускной вентиль
-
Расширительный бак
-
Автоматика
-
Воздухосбросник, подрывной клапан, манометр
-
Иной источник тепла (газовый, масляный или котёл на твёрдом топливе)
-
Контур отопления пола
-
Автоматика отопления пола
-
Комнатный термостат
-
Клапан контура, с сервоприводом
-
Байпас с обратным клапаном и вентелем
Для запуска электродного котла в системе, работающей на тёплый пол необходимо подготовить воду следующим образом:
- Запустить систему и измерить ток при температуре обратки 40° С.
Котёл
2 квт
3 квт
5 квт
6 квт
Максимальный ток при 40 С
10
13 А
25 A
28 A
Котёл
9 квт
15 квт
25 квт
50 квт
Максимальный ток при 40 С
25 A
40 A
220 B - 40 A; 380 B - 16 A
220 B - 76 A; 380 В - 30 A
Если при 40 градусах на обратке ток не соответствует параметрам, указанным в таблице, то следует произвести следующие действия:
-
Ток меньше – необходимо добавить солесодержащий раствор поэтапно (он уменьшает удельное сопротивление жидкости). Первый этап – не более чайной ложки соли на сто литров воды. Если через 4 часа ток увеличился незначительно следует повторить первый этап.
-
Ток больше – добавьте дестилированной воды (она увеличивает удельное сопротивление жидкости).
- После подготовки воды температуру на выходе из котла (датчик №2) уменьшить до 40° С. градусов.
Внимание! При использовании электродных котлов для отопления полов расход электроэнергии значительно увеличивается.
